S7-200 SMART是西門子公司推出的高性價比小型PLC，是國內廣泛使用的S7-200的更新?lián)Q代產品。我通過大量使用S7-200 SMART，感覺與S7-200相比，它有很多亮點。

下面介紹一下S7-200smart 與編程電腦的連接。

       1. 建立通信連接

S7-200 SMART CPU 可以通過以太網電纜與安裝有STEP7 Micro/WIN SMART 的編程設備進行通信連接。

注意：一對一通信不需要交換機，如果網絡中存在兩臺以上設備則需要交換機。

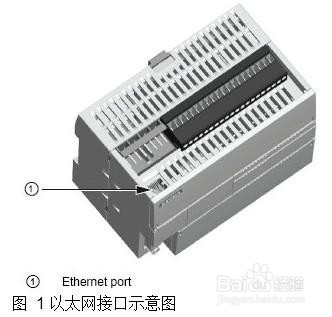

      硬件連接（編程設備直接與 CPU 連接）首先，安裝 CPU 到固定位置；其次，在 CPU 上端以太網接口插入以太網電纜，最后，將以太網電纜連接到編程設備的以太網口上。

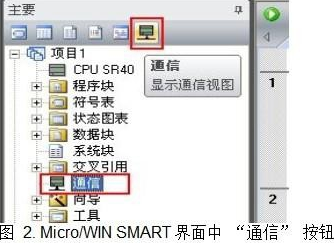

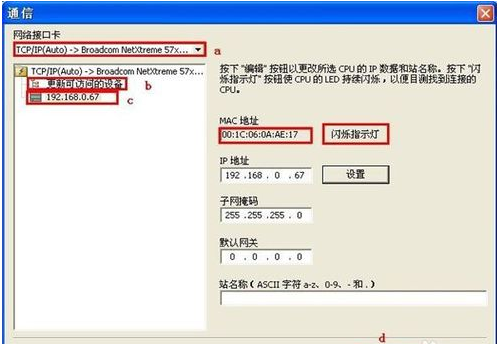

    然后，進行如下操作：a.單擊 “網絡接口卡” 下拉列表選擇編程設備的 “網絡接口卡”。        b. 雙擊 “更新可用設備” 來刷新網絡中存在的 CPU ；        c. 在設備列表中跟據 CPU 的 IP 地址選擇已連接的 CPU。         d. 選擇需要進行下載的 CPU 的 IP 地址之后，單擊 “OK” 按鈕，建立連接。（同時只能選擇一個 CPU 與Micro/WIN SMART 進行通信）注意：如果網絡中存在不只一臺設備，用戶可以在 “通信” 對話框中左側的設備列表中選中某臺設備然后點擊 “Flash Lights” 按鈕輪流點亮 CPU 本體上的 RUN ，STOP 和 ERROR 燈來辨識該 CPU。 也可以通過 “MAC地址” 來確定網絡中的 CPU， MAC 地址在 CPU 本體上 “LINK” 指示燈的上方。

    2.為編程設備分配 IP 地址

    如果編程設備使用內置適配器卡（on-board adapter card）連接網絡，則 CPU 和編程設備的內置適配器卡（on-board adapter card） 的 IP 地址網絡 ID 和子網掩碼必須一致。（網絡 ID 為 IP 地址的前三個八位字節，例如：192.168.2.77（粗體部分），默認的子網掩碼通常為 255.255.255.0）

具體操作步驟如下（基于Windows XP SP3 操作系統）：

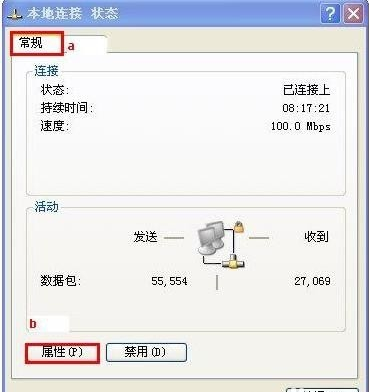

1、打開 “本地連接 狀態” 對話框，如圖 4所示；方式一： 單擊 “開始” 按鈕->單擊 “控制面板” ->雙擊打開 “網絡連接” ->雙擊 “本地連接”方式二： 在任務欄右下角單擊 “本地連接” 圖標

2、單擊 “屬性” 按鈕，打開 “本地連接 屬性” 對話框

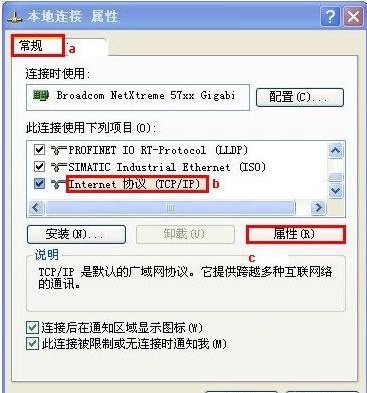

3、在 “此連接使用下列項目” 區域中，滑動右側滾動條，找到 “ Internet 協議 （TCP/IP）” 并選中該項，單擊 “屬性” 按鈕 ，打開 “Internet 協議 （TCP/IP）屬性” 對話框

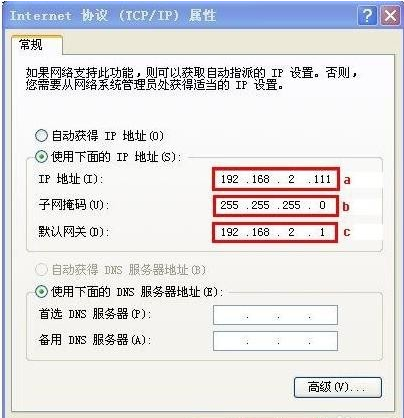

4、選中 “使用下面的 IP 地址” 前面的單選按鈕然后進行如下操作：a.輸入編程設備的 IP 地址（必須與 CPU 在同一個網段）；b.輸入編程設備的 “子網掩碼” （ 必須與 CPU 一致）；c.輸入默認網關（必須是編程設備所在網段中的 IP 地址）；d.單擊“確定”按鈕，完成設置。 注意：IP 地址的前三個字節必須同 CPU 的 IP 地址一致，后一個字節應在 "1-254" 之間（避免 0 和 255 ），避免與 網絡中其它設備的 IP 地址重復。
